Prenosná nabíjačka na elektromobil do bežnej zásuvky

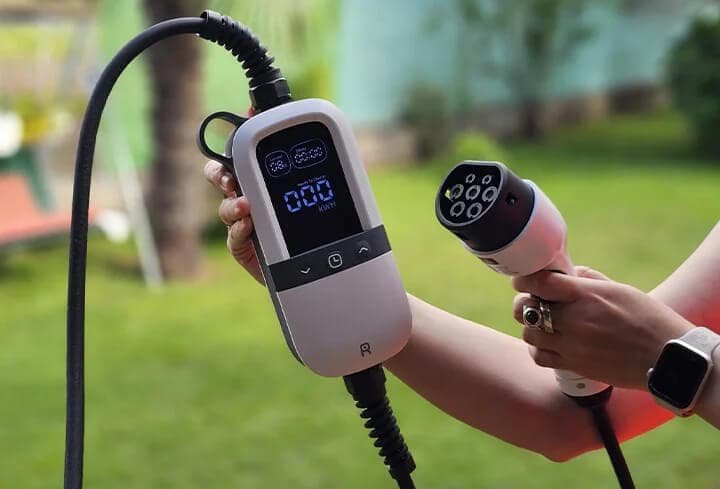

Rheidon PC-200, model PC200-3K6, je prenosná nabíjačka na elektromobil do bežnej zásuvky 230 V. Nabíja výkonom až 3,6 kW cez konektor Typ 2. Za hodinu pridá približne 18 km dojazdu, za noc okolo 140 km. Nepotrebujete wallbox, elektrikára ani novú prípojku.

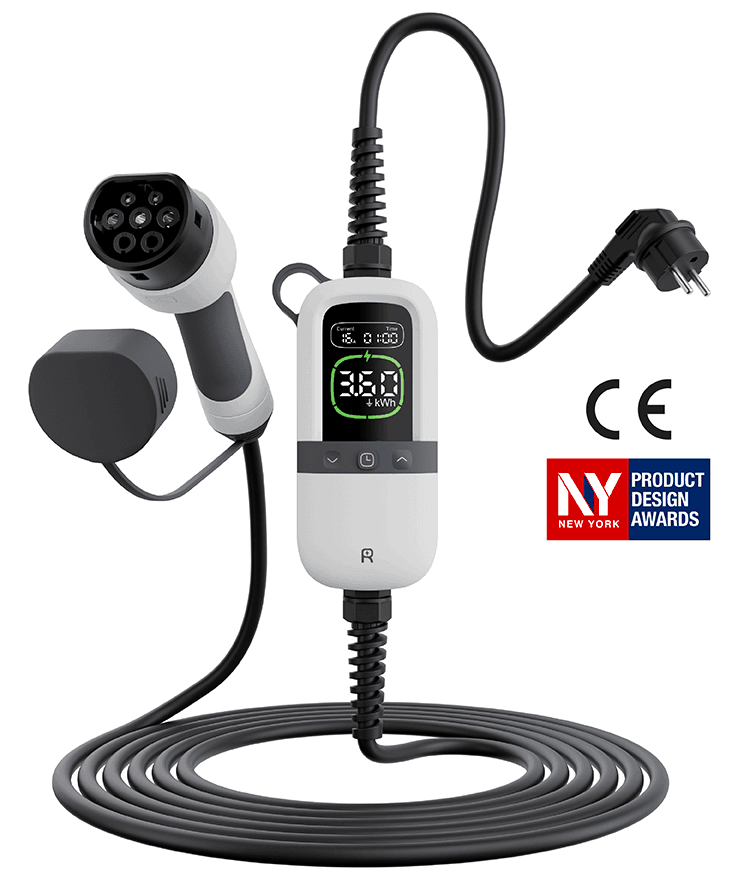

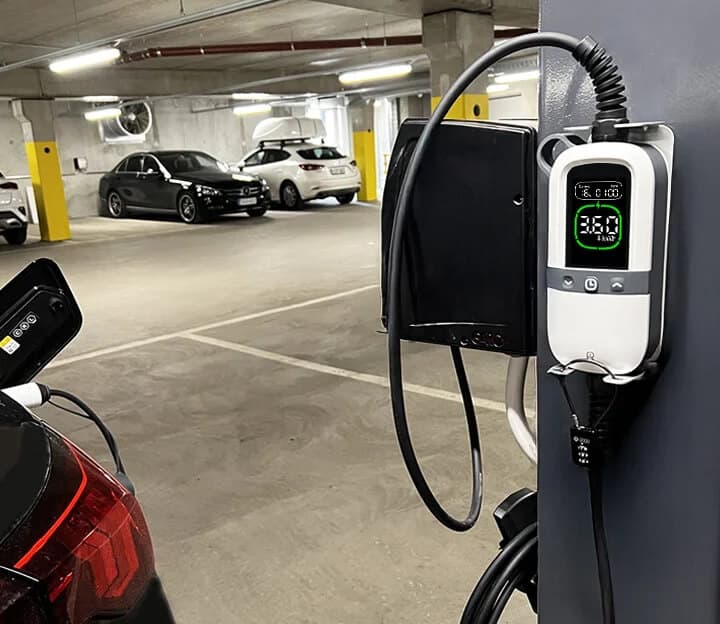

Doma ju zavesíte na priložený držiak a funguje ako malý wallbox. Na chatu, k rodine alebo na dovolenku ju vezmete v taške. Nabíjací kábel má 6 m. Spolu s riadiacou jednotkou a 1,2 m prívodným káblom dosiahne 7,5 m od zásuvky. Celá nabíjačka váži 4 kg.

Ako rýchlo nabíja pri jednotlivých nastaveniach

Prúd nastavíte tlačidlom v piatich krokoch. Nižší prúd zvolíte pri staršej alebo neznámej elektroinštalácii. Vyšší tam, kde zásuvka a istenie zvládnu dlhodobú záťaž.

Výkon a dojazd za hodinu pri jednotlivých krokoch:

• 6 A: 1,4 kW, približne 7 km
• 8 A: 1,8 kW, približne 9 km
• 10 A: 2,3 kW, približne 12 km
• 13 A: 3,0 kW, približne 15 km
• 16 A: 3,6 kW, približne 18 km

Dojazd je vypočítaný pri spotrebe 18 kWh na 100 km a 10 % stratách pri nabíjaní.

PC-200 nabíja jednofázovo. Každé auto s konektorom Typ 2 preto dostane rovnaký výkon, či má palubnú nabíjačku jednofázovú alebo trojfázovú.

Koľko trvá nabitie

Ak denne prejdete 50 km, pri 16 A ich doplníte za necelé 3 hodiny. Za 8 hodín nočnej tarify pribudne v batérii približne 26 kWh. Plug-in hybrid s batériou okolo 13 kWh nabijete z nuly zhruba za 4 hodiny.

Pri veľkej batérii je to pomalšie. Elektromobil so 60 kWh batériou potrebuje na nabitie z 10 % na 80 % asi 13 hodín. Na každodenné jazdenie to stačí, auto sa dobije cez noc. Na rýchle nabitie pred dlhou cestou nie.

Začiatok nabíjania môžete odložiť priamo na nabíjačke. Auto potom začne nabíjať až v nízkej tarife.

Akú zásuvku potrebujete

Stačí bežná uzemnená zásuvka 230 V s ističom 16 A a prúdovým chráničom. Pri pravidelnom nabíjaní na 16 A odporúčame samostatný obvod len pre zásuvku, v ktorej nabíjate. Na jednom obvode s práčkou alebo rúrou nastavte 10 A.

Pri starších rozvodoch s tenšími vodičmi alebo ističom 10 A nabíjajte na 8 alebo 10 A. Ak si nie ste istí, čo je v stene, začnite na nižšom prúde. Nabíjanie trvá dlhšie, no zásuvka ani vedenie sa nepreťažia.

Nepoužívajte predlžovací kábel ani rozbočovač. Pri niekoľkohodinovej záťaži 16 A sa v nich hromadí teplo a spoje sa prehrievajú.

PC-200 má vlastnú detekciu jednosmerného zvodového prúdu 6 mA. Pred zásuvkou preto stačí prúdový chránič typu A. Drahší typ B nie je potrebný.

Prečo nie kábel, ktorý ste dostali s autom

Kábel dodaný s autom často nabíja len 8 alebo 10 A, teda 1,8 až 2,3 kW. Prúd sa zväčša nedá zmeniť a displej nemá. Viaceré nové autá ho v balení nemajú vôbec.

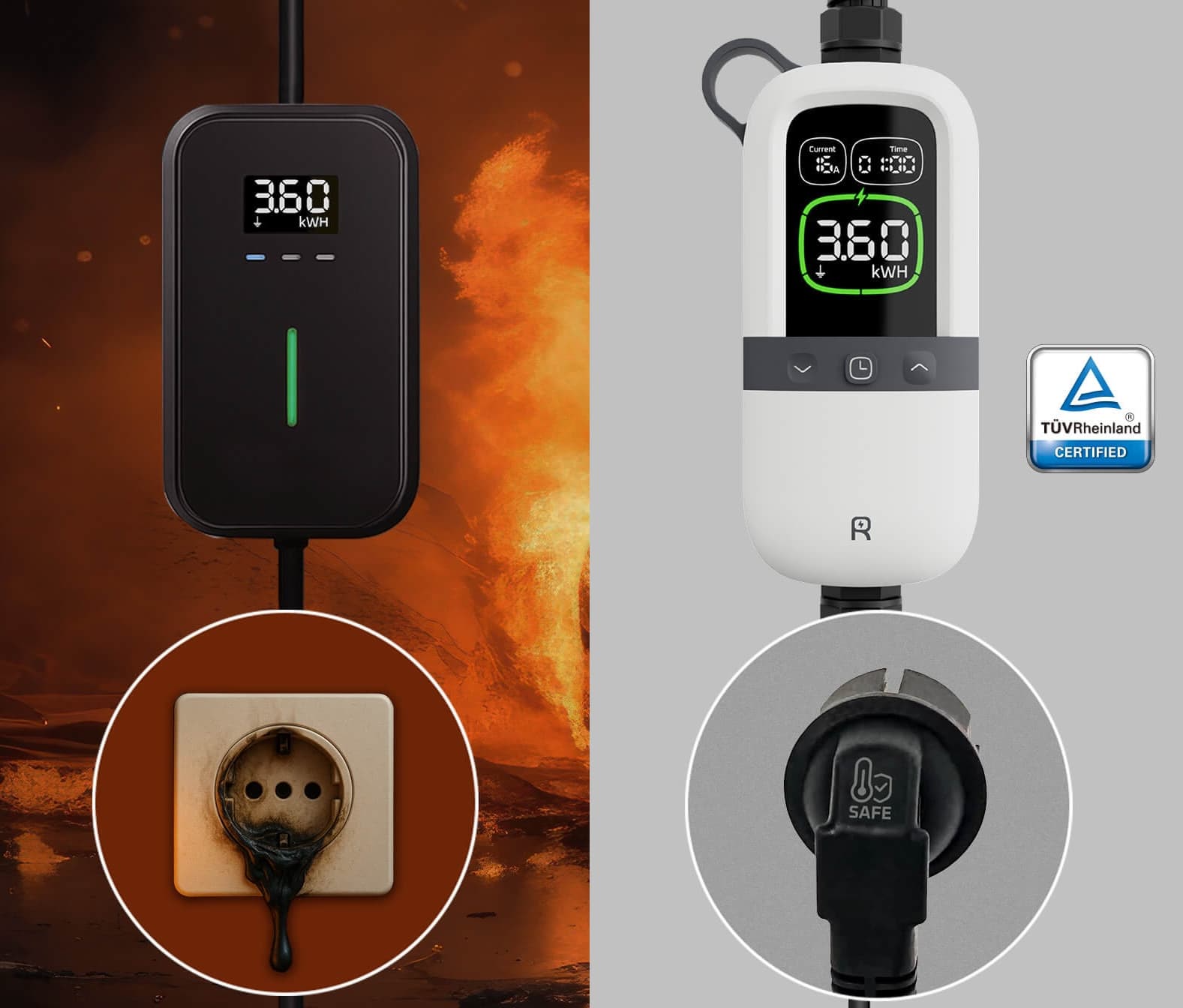

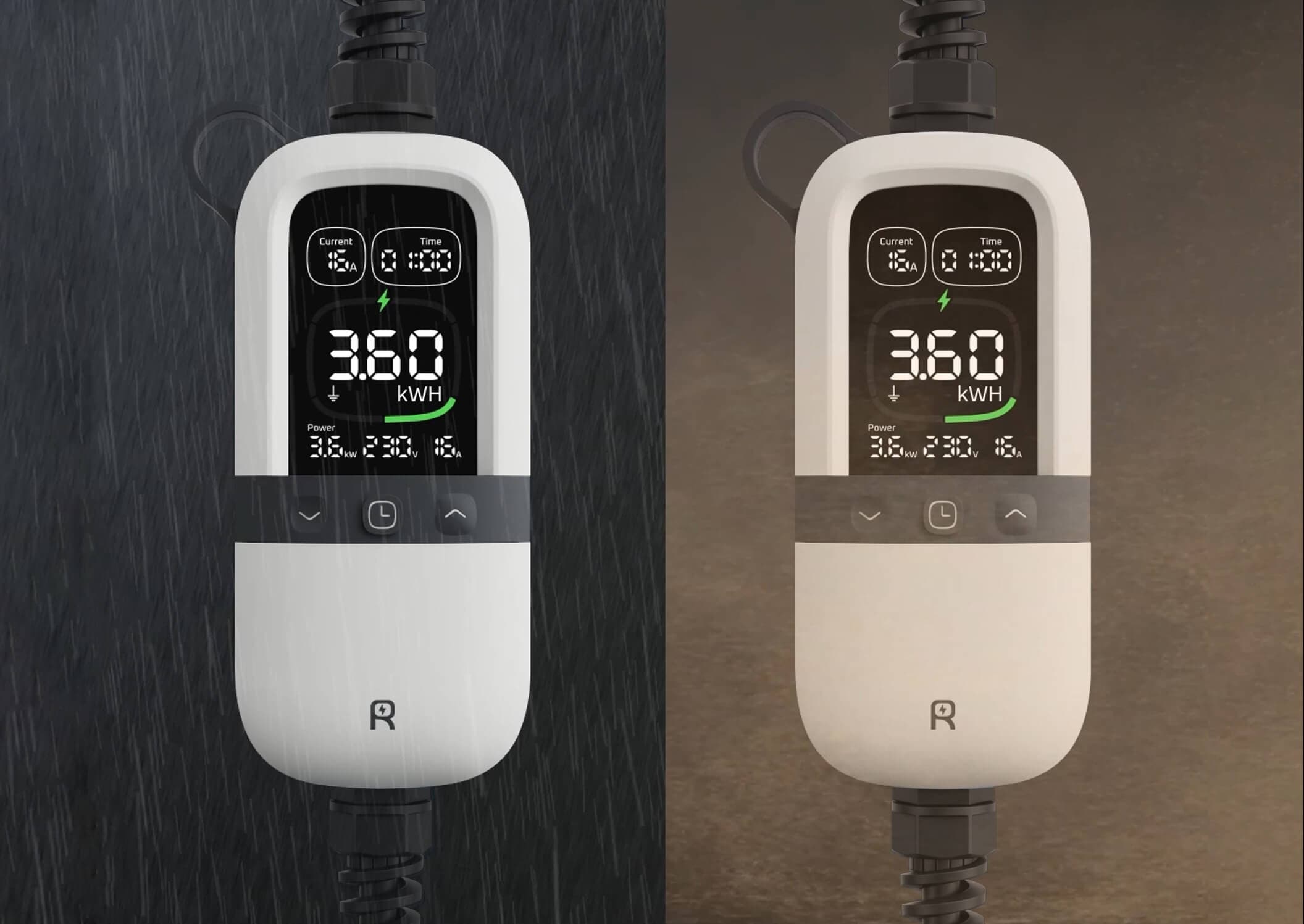

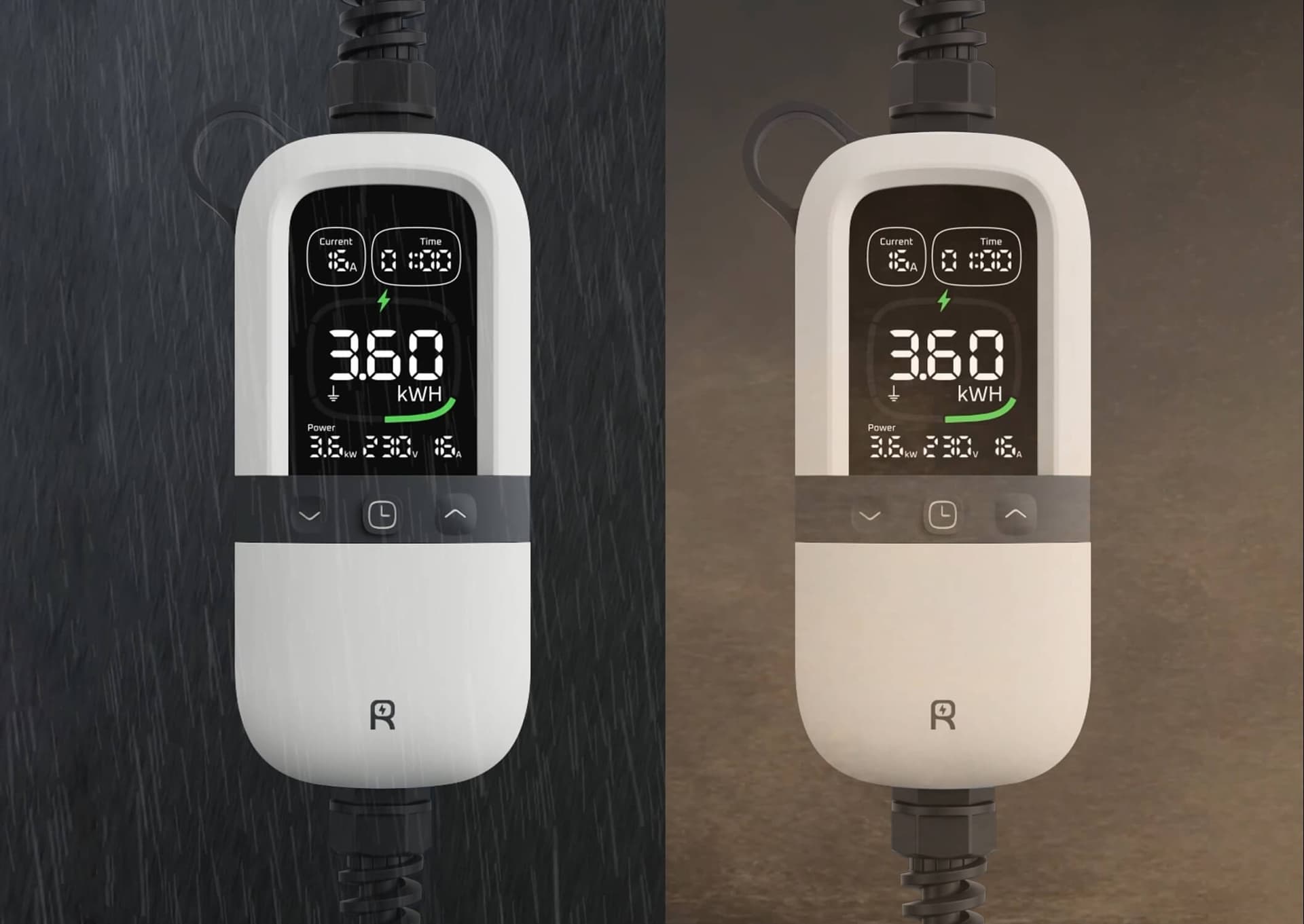

PC-200 nabíja pri 16 A zhruba o polovicu rýchlejšie než kábel s 10 A. Na displeji vidíte prúd, výkon a chybové hlásenia. Zástrčka Schuko má zabudovaný snímač teploty. Ak sa zástrčka v zásuvke zahreje, nabíjanie sa zastaví a po vychladnutí pokračuje. Zahrievanie zástrčky je slabé miesto nabíjania z bežnej zásuvky a mnohé jednoduché káble ho nesledujú. Viac o nabíjaní z bežnej zásuvky.

Rovnakú ochranu má aj konektor Typ 2 na strane auta. Pri 70 °C nabíjanie preruší, pri 60 °C ho obnoví. Viac o ochrane proti prehriatiu.

Kedy zvoliť iný model

Máte trojfázovú zásuvku CEE 16A. Z nej nabíja Rheidon PC-100 výkonom až 11 kW. Auto s trojfázovou palubnou nabíjačkou nabije trikrát rýchlejšie. Hodí sa pre elektromobily s veľkou batériou a na dlhšie denné trasy.

Chcete jednu nabíjačku pre bežnú aj trojfázovú zásuvku. Rheidon PC-200 Pro má vymeniteľné adaptéry a nabíja od 3,7 do 11 kW podľa zásuvky.

Chcete nabíjanie ovládať z mobilu. PC-200 nemá WiFi ani aplikáciu. Všetko nastavíte tlačidlom na nabíjačke. Aplikáciu a prehľad spotreby v telefóne má go-e Gemini Flex 11 kW.

Chcete nabíjačku natrvalo na stene. Wallbox Rheidon WB-500 nabíja až 11 kW. Elektrikár ho napojí do rozvádzača a po montáži vykoná revíziu. Rozdiel medzi výkonmi vysvetľujeme v článku wallbox 11 kW alebo 22 kW a palubná nabíjačka.

Bezpečnosť a certifikácia

Nabíjačka má certifikát TÜV Rheinland a označenie CE. Spĺňa normy EN IEC 62752 pre ochranné zariadenie v nabíjacom kábli, EN IEC 61851 pre nabíjacie systémy a EN IEC 62196 pre konektory. Elektromagnetickú kompatibilitu potvrdzujú EN IEC 61000-6-1 a EN IEC 61000-6-3. Čo certifikát TÜV v praxi znamená, vysvetľujeme v článku TÜV certifikácia EV nabíjačiek.

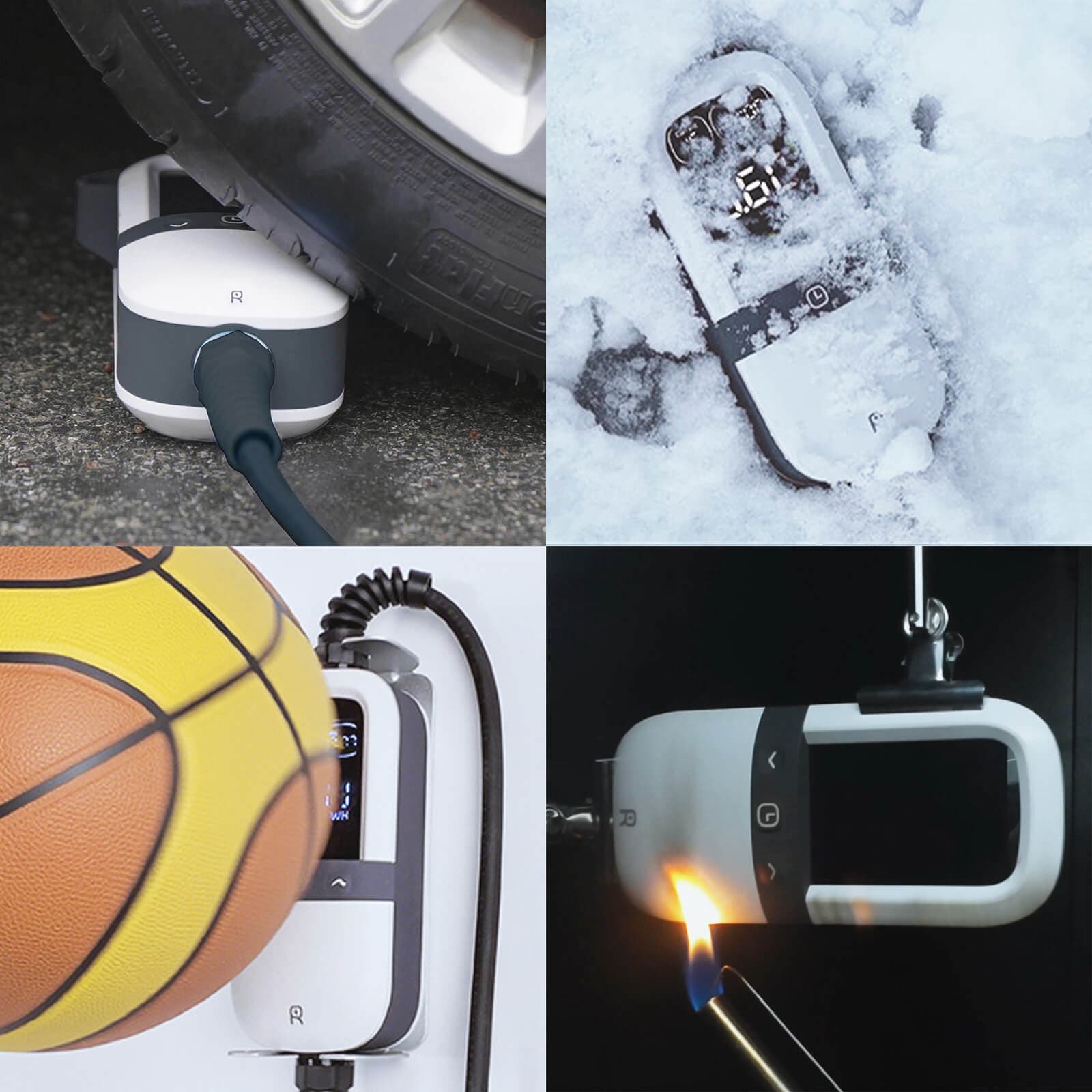

Prúdový chránič typu A s detekciou DC 6 mA sleduje aj ochranný vodič. Nabíjačka chráni pred prepätím, podpätím, nadprúdom a skratom. Krytie IP65 a rozsah od −30 °C do +50 °C umožňujú nechať ju vonku v daždi aj v mraze. Viac o nabíjaní v daždi.

Voltarea je certifikovaný inštalačný partner značky Rheidon. Ak si nie ste istí, či vaša zásuvka zvládne nabíjanie na 16 A, napíšte nám na info@voltarea.sk. Odpovieme aj cez víkend.
